VW Passat 2001 en Audi A4. Draaipunten in de wielophanging (b.v. draagarmrubbers)

In artikel 48 achter Tab 4 staat: ZIE AFBEELDINGEN met uitleg

1. De draaipunten in een volledig onafhankelijke wielophanging anders dan bedoeld in de artikelen 46 en 47, met uitzondering van kogelgewrichten, mogen:

a. in de richting van de belasting door slijtageverschijnselen niet meer speling hebben dan 1,0 mm, waarbij de elasticiteit van het rubber buiten beschouwing wordt gelaten;
b. ten gevolge van de zijdelingse verplaatsing geen contactplekken vertonen.

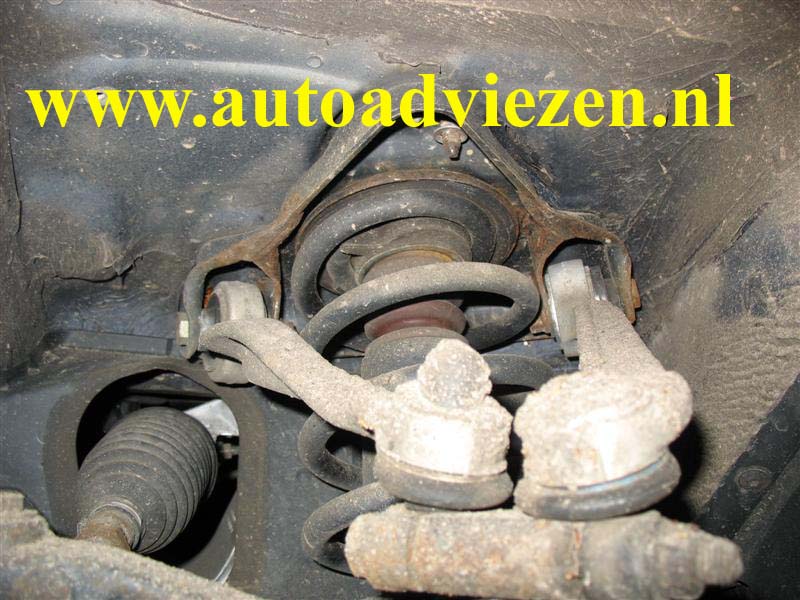

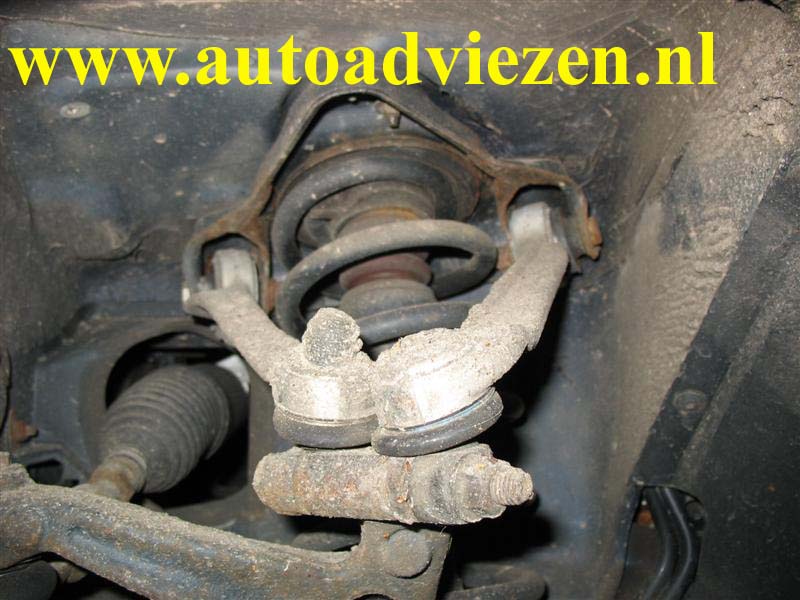

Op onderstaande foto's is te zien dat de draagarm door zijdelingse verplaatsing contact(plekken) maakt dus afkeur.

klik op de foto's voor een vergroting.

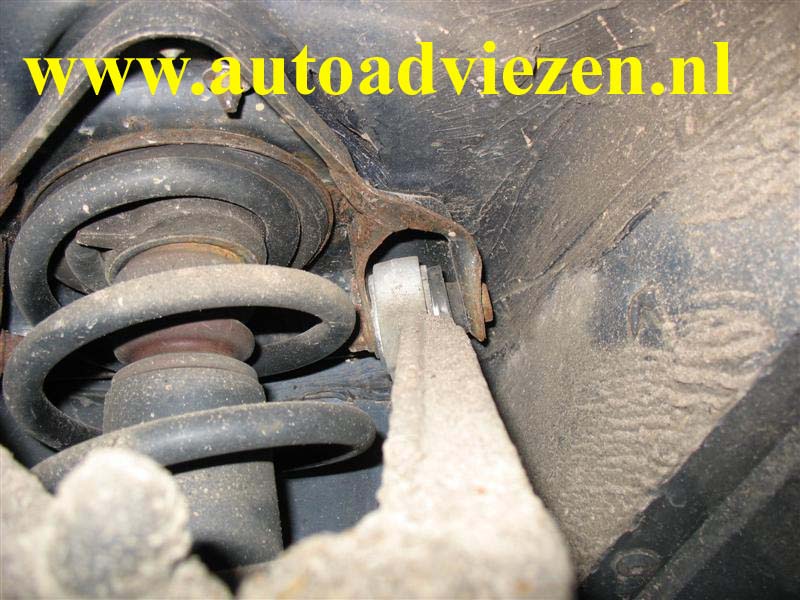

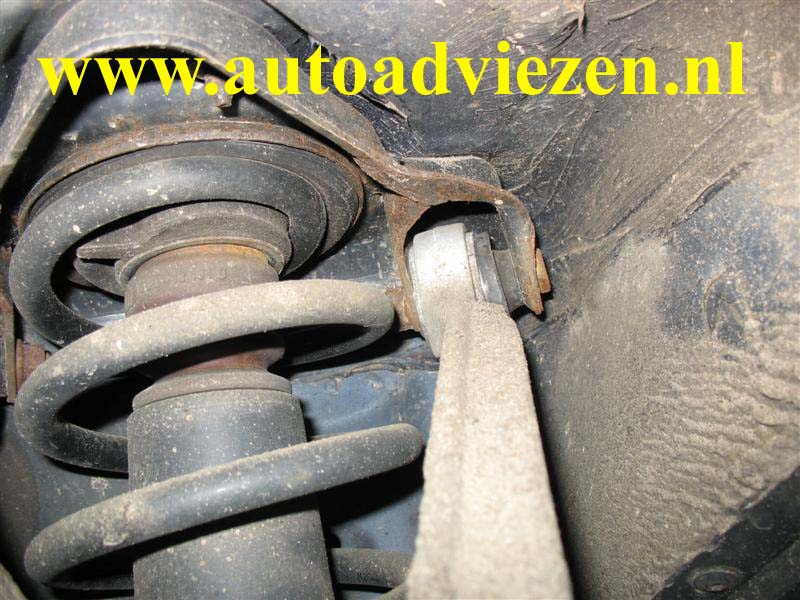

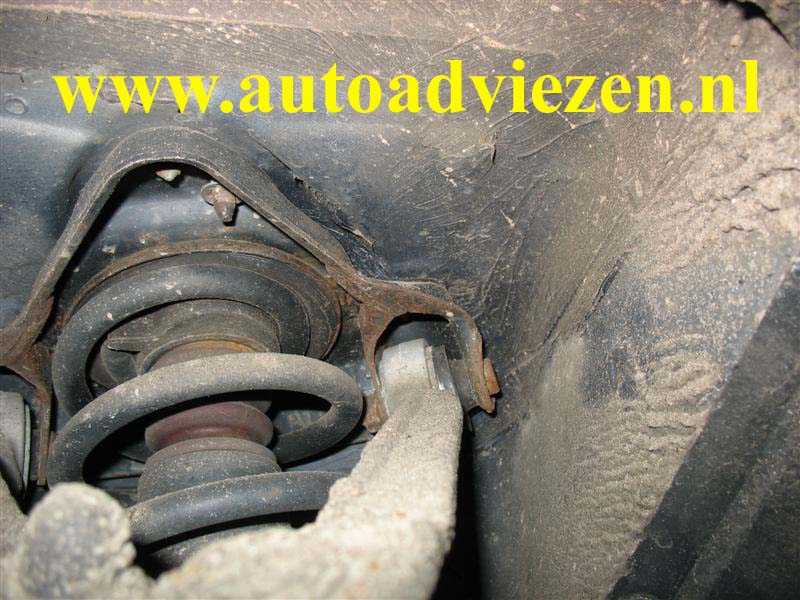

draagarmrubber zit los op binnenbus

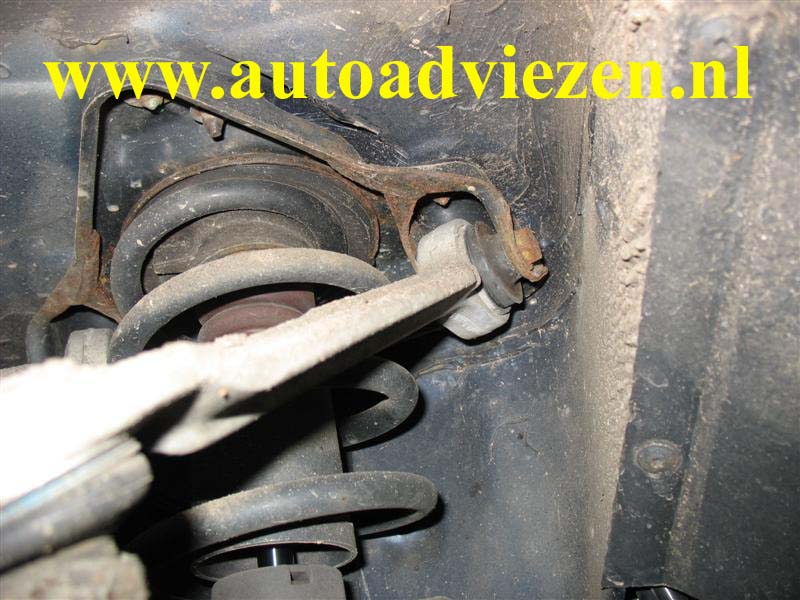

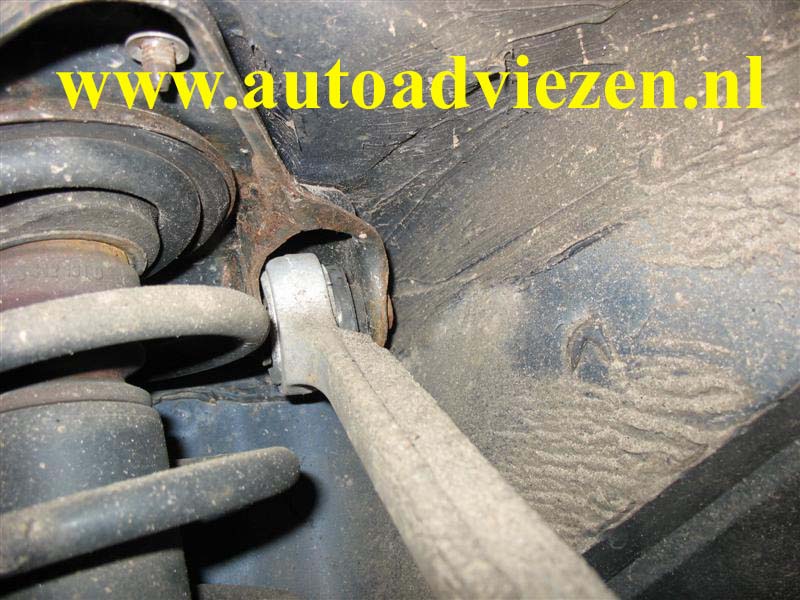

hij komt aan de linker kant tegen de bevestiging (contactplek)
