Subaru Impreza WRX 2001. Afscheuren bevestigingsbeugel hulplangsbalk aan subframe.

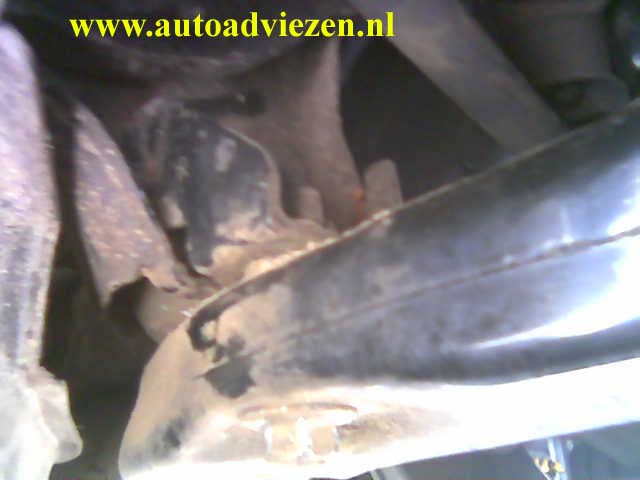

Het gaat hier om de verbinding tussen subframe en hulplangsbalk ter plaatse van de voorste bevestigingspunt van de voorste draagarm.

In Artikel 5.2.23 en 5.3.23 (achter Tab 3) staat o.a. beschreven dat een zelfdragende carrosserie of delen daarvan, geen breuken of scheuren mag vertonen. Dus een scheur is altijd afkeur.

Helaas is de kwaliteit van de foto's wat minder, onze excuses hiervoor.

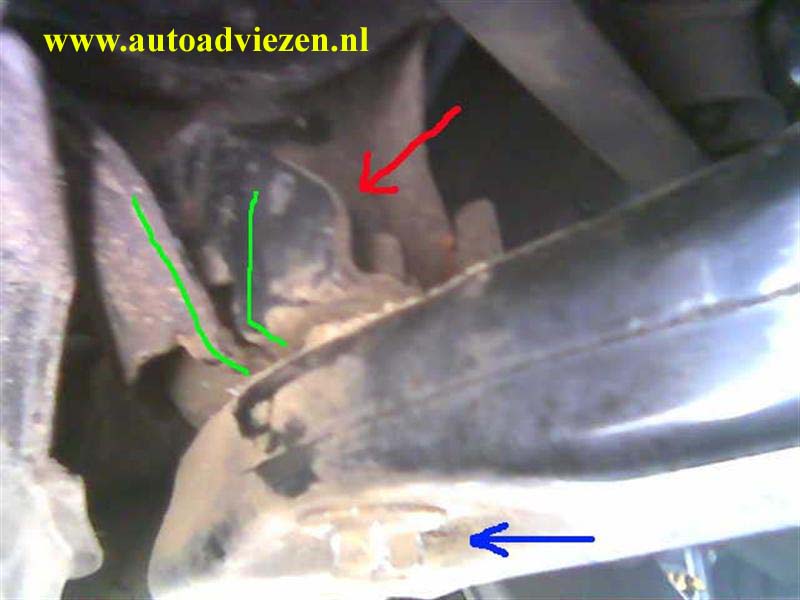

Deze foto hebben we d.m.v. kleuren wat duidelijker proberen te maken.

Blauwe pijl = de kop van de bevestigingsbout van de hulplangsbalk aan het subframe.
Rode pijl = is de betreffende beugel die afgescheurd is.
Groene lijnen = langs deze lijnen is de beugel van het subframe los gescheurd.
